Hvordan udtrækker du det skematiske fra en klonet PCB?

Udtrække en skematisk fra enKlonet PCBinvolverer reverse engineering, hvor du analyserer det fysiske tavle for at genskabe sit kredsløbsdiagram. Denne proces kræver omhyggelig observation, komponentidentifikation og sporingsforbindelser. Her er en trinvis vejledning:

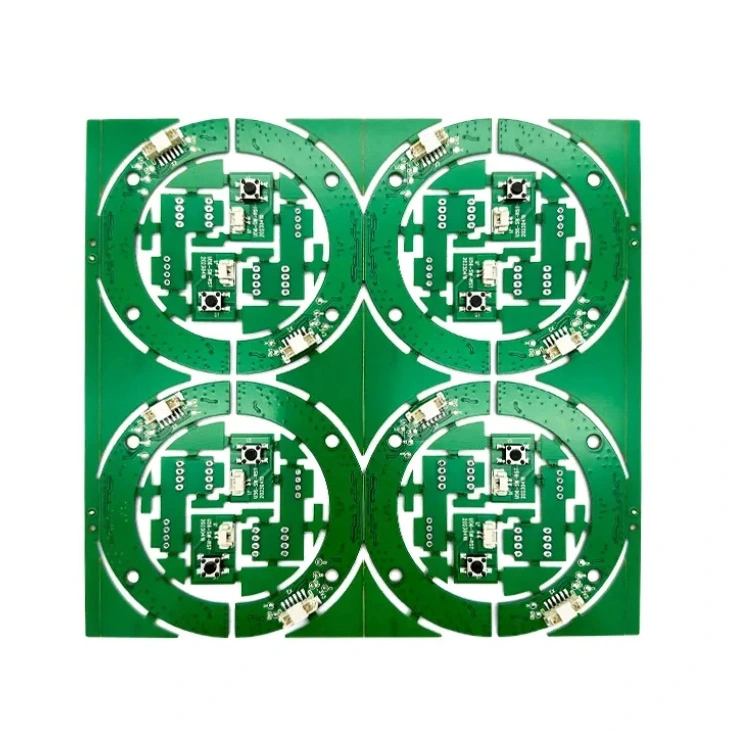

1. inspicér og dokumenterPCB

- Tag fotos i høj opløsning: Fang begge sider af PCB til reference.

-Bemærk PCB-lag: Kontroller, om det er et enkeltlag, dobbeltlag eller flerlagskort.

- Identificer nøglekomponenter: Find ICS, modstande, kondensatorer, dioder, stik osv.

- Kontroller etiketter og markeringer: Nogle komponenter har referencedrift, der er trykt på PCB.

2. desolder & identificer komponenter

- Desolder -komponenter (om nødvendigt): Brug en varmluftsudarbejdningsstation til sikker fjernelse.

- Læs IC -delnumre: Slå op datablad for at forstå pin -konfigurationer.

- Mål modstande og kondensatorer: Brug en multimeter eller LCR -måler til at bestemme værdier.

- Mærk hver komponent: Tildel betegnere som R1, C1, U1 for lettere sporing.

3. Spor kredsløbsforbindelserne

- Brug et multimeter i kontinuitetstilstand: Kontroller elektriske stier mellem komponenter.

- Følg PCB -spor: Brug et forstørrelses- eller mikroskop til detaljeret sporing.

- Brug PCB-designsoftware: Importer PCB-billeder med høj opløsning til værktøjer som Kicad, Altium eller Easeda for lettere at spore.

- Kontroller skjulte forbindelser: Hvis flerlag, kan røntgeninspektion muligvis være påkrævet for at spore indre lag.

4. rekonstruere det skematiske

- Brug PCB -designsoftware: Tegn skematisk i Kicad, Eagle, Altium eller Orcad.

- Arranger komponenter logisk: Gruppekraft, signal og jordsektioner korrekt.

- Kontroller forbindelser: Sammenlign med datablad og funktionelle forventninger.

5. Simulere og verificere kredsløbet

- Brug simuleringssoftware: Værktøjer som LTSPICE, Proteus eller Multisim kan hjælpe med at verificere kredsløbsadfærden.

- Sammenlign med den originale PCB: Testfunktionalitet med effekt-på-fejlsøgning, hvis det er muligt.

Krævet værktøj:

✔ Multimeter / LCR -meter

✔ oscilloskop (til signaltest)

✔ Hot Air Rework Station (til desoldering)

✔ Mikroskop / forstørrelsesmaskine

✔ PCB Design Software (Kicad, Eagle, Altium)

✔ Røntgencanner (til flerlags tavler)

Sidste tanker

Ekstraktion af en skematisk fra en klonet PCB er en tidskrævende, men opnåelig proces, hvis det udføres omhyggeligt. Det er vigtigt at respektere lov om intellektuel ejendom, hvis PCB hører til et proprietært design. Vil du have vejledning om en bestemt type PCB eller værktøjsanbefalinger?
