PCB -klon, også kendt som PCB -duplikering eller reverse engineering, er en præcis teknisk proces, der gentager et eksisterende trykt kredsløbskort (PCB) for at producere en identisk eller forbedret version. Denne vejledning udforsker de tekniske principper, nøgleparametre og almindelige ofte stillede spørgsmål omPCB -klonat hjælpe dig med at forstå dens applikationer og fordele.

Nøgleparametre for PCB -klon

For at sikre PCB-duplikering af høj kvalitet skal flere kritiske parametre overvejes:

1. lagstælling og materiale

• Enkelt/dobbelt/flerlags PCB(op til 32 lag)

• Basismateriale: FR-4, Rogers, polyimid, aluminium osv.

• Kobbertykkelse: 0,5 oz til 6 oz

2. Spor bredde og afstand

3. overfladefinish

• HASL (varmluftlodning af nivellering)- Standard finish

• Enig (elektroløs nikkel nedsænkning guld)- Høj korrosionsmodstand

• OSP (organisk loddelighedskonserveringsmiddel)-Omkostningseffektiv til blyfri lodning

4. elektrisk test

• Kontinuitetstest- sikrer ingen åbne kredsløb

• Isoleringstest- verificerer ingen kortslutninger

• Impedansstyring-Kritisk for højhastigheds-PCB'er

PCB -klonprocesstrin

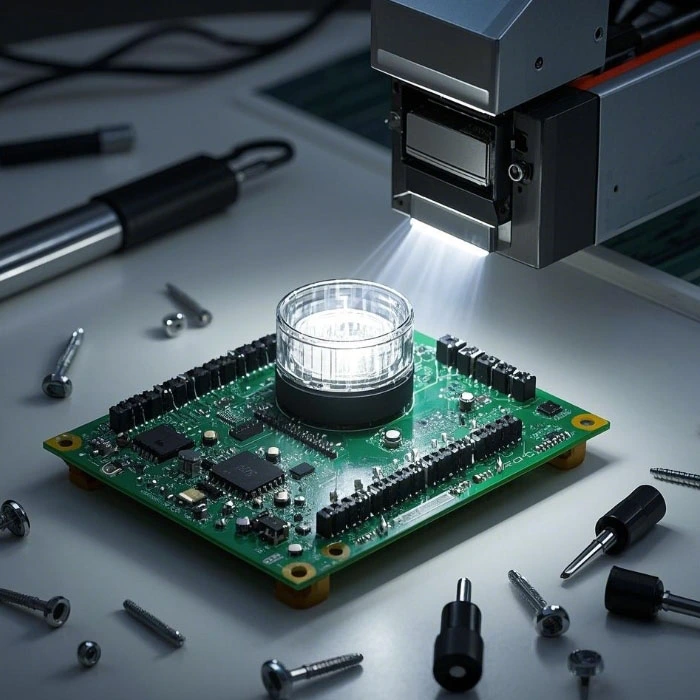

1. PCB -scanning og billeddannelse-Scanning med høj opløsning for at fange detaljer om layout.

2. Skematisk diagramekstraktion-Omvendt konstruktion af kredsløbslogikken.

3. BOM (Bill of Materials) Analyse- Identificering af komponenter til replikation.

4. PCB -layout -redesign- Brug af software som Altium eller Cadence.

5. Prototype og test- Validering af funktionalitet inden masseproduktion.

PCB -klon FAQ (ofte stillede spørgsmål)

Q1: Er PCB -klon lovlig?

EN:PCB -klon er lovlig, når den bruges til reparation, vedligeholdelse af ældre system eller med korrekt tilladelse. Imidlertid krænker kloning af patenterede design uden tilladelse intellektuel ejendomsret. Sørg altid for overholdelse af lokale regler.

Q2: Hvad er nøjagtigheden af ​​PCB -klon?

EN:Avancerede PCB -klonetjenester opnår99,9% nøjagtighedVed at bruge scanning med høj præcision, røntgeninspektion (til flerlags tavler) og signalintegritetstest. Kritiske faktorer inkluderer sporingsbredde konsistens og impedans matchning.

Q3: Kan PCB -klon forbedre det originale design?

EN:Ja! PCB -klon giver mulighed for designoptimeringer såsom:

• Forbedret termisk styring(Tilføjelse af køleplade eller bedre kobberfordeling).

• Signalintegritetsforbedringer(Reduktion af krydstale med bedre routing).

• Komponentopgraderinger(Udskiftning af forældede dele med moderne ækvivalenter).

PCB -klon er en sofistikeret proces, der kræver ekspertise inden for elektronik, materialevidenskab og præcisionsteknik. Ved at forstå de tekniske parametre og applikationer kan virksomheder udnytte PCB -duplikering til prototype, reparationer og produktforbedringer. For PCB-klonetjenester i høj kvalitet skal du altid vælge en udbyder med avanceret udstyr og bevist erfaring.
