Hvordan kan PCB Clone hjælpe dig med at redde et board med manglende designfiler?

Abstrakt

Når et kritisk elektronisk produkt stadig er i drift, men de originale CAD-data er væk, kan et enkelt defekt kort blive til ugers nedetid, dyre redesign-cyklusser eller et kapløb om upålidelige erstatninger. PCB kloner en struktureret reverse-engineering tilgang, der genskaber de fremstillingsklare data på et eksisterende printkort, så du kan reproducere det, reparere det i skala eller holde liv i en ældre produktlinje, mens du planlægger en langsigtet opgradering. Denne artikel forklarer, hvornår kloning giver mening, hvilke oplysninger du realistisk kan gendanne, hvordan du minimerer risikoen, og hvilken ansvarlig kloningsworkflow ser ud fra den første inspektion til den endelige validering.

Indholdsfortegnelse

• Kort omrids
• Hvilke smertepunkter løser PCB-kloning
• Hvad PCB-klon virkelig betyder i praksis
• Når kloning er den smarteste mulighed, og hvornår det ikke er
• En praktisk PCB klon arbejdsgang fra start til slut
• Sådan beskytter du kvalitet og pålidelighed
• Hvad driver omkostninger og leveringstid
• Hvad du bør forberede, før du anmoder om et tilbud
• Sådan vælger du en ansvarlig kloningspartner
• FAQ
• Næste trin

Kort omrids

1. Afklar dit mål: udskiftning, reparation af lager, livscyklusforlængelse eller redesign af bro.
2. Bekræft ejerskab og tilladelser.
3. Hent tavledata: dimensioner, lag, stack-up-tip og komponentkortlægning.
4. Genskab produktionsfiler og elektriske hensigter: Gerber, boremaskine, netliste, BOM.
5. Prototype, valider og lås en kontrolleret revision.
6. Etabler løbende kontroller: indgående inspektion, funktionstest og sporbarhed.

Hvilke smertepunkter løser PCB-kloning

De fleste hold beslutter sig ikke for at klone et bræt, fordi det lyder sjovt. De gør det, fordi alternativet er værre. Her er de mest almindelige situationer hvorPCB klonfjerner reel operationssmerte:

• Ingen kildefilerfordi den oprindelige designer forlod, data gik tabt, eller produktet blev erhvervet år senere.
• Udtjente komponentertvinge dig til enten at redesigne omgående eller købe risikable aktier på det grå marked.
• Feltreparationerhar brug for stabile udskiftningsplader, ikke tilfældige "kompatible" alternativer med ukendt stack-up eller kobbervægte.
• Compliance preskræver ensartet fremstilling og dokumentation for at bestå audits eller interne kvalitetsporte.
• Tid til at komme sigbetyder mere end "perfekt moderne design", især for industriel kontrol og ældre instrumentering.

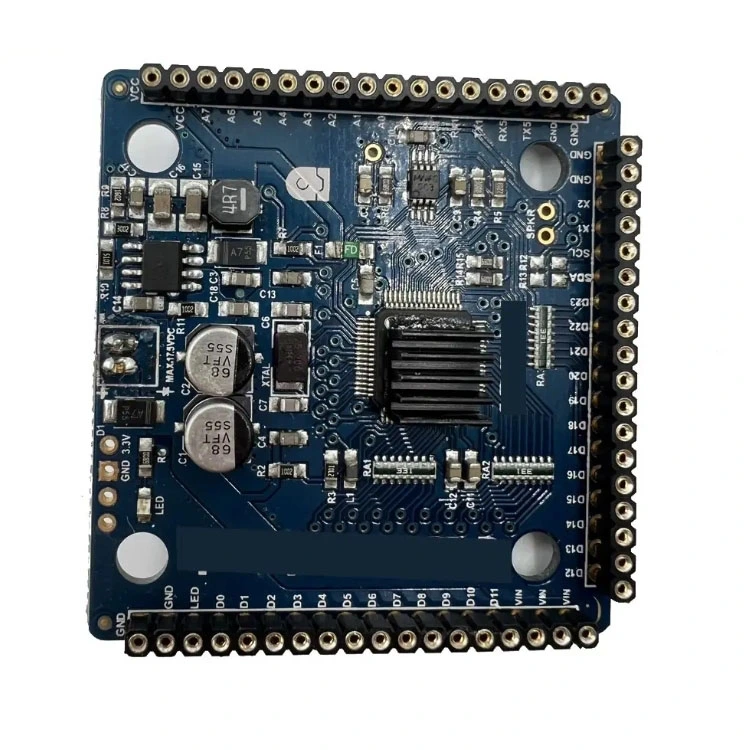

Hvad PCB-klon virkelig betyder i praksis

Folk bruger "kloning" tilfældigt, men i tekniske termer omfatter det normalt tre lag af arbejde:

• Fysisk replikationgenskabe brættets omrids, monteringshuller, konnektorer, lagantal og opstablingsadfærd så tæt som muligt.
• Elektrisk rekonstruktionindfangning af kobberforbindelse, så det reproducerede bord matcher den oprindelige netliste-hensigt.
• Komponentgendannelseidentifikation af dele, fodspor, værdier, suppleanter og monteringsnotater, så tavlen kan bygges konsekvent.

Leverancerne inkluderer ofte produktionsklare output såsom Gerber- eller ODB++-data, borefiler, pick-and-place-data, når det er muligt, en stykliste, og en verificeret netliste. Hvis dit mål er langsigtet vedligeholdelse, beder mange teams også om et rekonstrueret skema, så fremtidig fejlfinding er ikke afhængig af gætværk.

Når kloning er den smarteste mulighed, og hvornår det ikke er

Kloning er et værktøj, ikke en standard. Brug det, når det matcher din risikoprofil og tidslinje.

En praktisk PCB klon arbejdsgang fra start til slut

En pålidelig klon er resultatet af disciplinerede trin, ikke en enkelt scanning. Nedenfor er en arbejdsgang, som ingeniørteams almindeligvis bruger til at reducere overraskelser.

• Trin 1: Indtag og måldefinition
  • Bekræft, hvad "succes" betyder: nøjagtig udskiftning, form-fit-funktion eller funktionel-ækvivalent med alternativer.
  • Saml kontekst: driftsmiljø, fejltilstand, forventet volumen og tidslinje.
• Trin 2: Ikke-destruktiv inspektion
  • Mål omrids, hullers placering, konnektornøgle og mekaniske begrænsninger.
  • Identificer lagindikatorer og fremstillingsfunktioner såsom impedansspor, viatyper og kobberstød.
• Trin 3: Datafangst for kobber og lag
  • Billeddannelse i høj opløsning til top- og bundlag for at kortlægge spor og referencedesignatorer.
  • Kontrolleret lagafsløring, når det er nødvendigt for flerlagstavler, udført omhyggeligt for at bevare troskaben.
• Trin 4: Komponentidentifikation og styklisterekonstruktion
  • Krydstjek markeringer, pakker og værdier; bekræfte polariteter og pin-1 orientering.
  • Definer godkendte suppleanter for at forhindre fremtidige mangler.
• Trin 5: Genskab produktionsoutput
  • Generer layoutfiler og produktionsdata, herunder bore- og loddemaskedefinitioner.
  • Udtræk tilslutningsmuligheder og kør netlistekonsistenstjek mod det genvundne kobber.
• Trin 6: Prototypebygning og validering
  • Byg prototyper under kontrollerede procesparametre.
  • Udfør elektriske tests såsom kontinuitet, impedanstjek, når det er relevant, og funktionskontrol i det rigtige system.
• Trin 7: Revisionslås og dokumentation
  • Frys en revision, der kan revideres med ændringslogfiler og testregistreringer.
  • Skab servicevenlige output, hvis du planlægger at vedligeholde produktet i årevis.

Sådan beskytter du kvalitet og pålidelighed

Den største frygt, kunder har, er enkel: "Vil det klonede bræt opføre sig nøjagtigt som originalen, og vil det blive ved med at opføre sig sådan efter implementering?" Du kan reducere denne risiko ved at behandle kloning som et kontrolleret ingeniørprojekt.

• Stack-up disciplinreplikere lagantal, kobbertykkelse, dielektrisk adfærd og kontrollerede impedansstrukturer, når de er til stede.
• Stiknøjagtighedmekanisk uoverensstemmelse er en hurtig måde at fejle på, selvom kredsløbet er korrekt.
• Komponent ægthedetablere sporbar sourcing og undgå ukendte forsyningskanaler for kritiske IC'er.
• Test strategidefinere en testplan ud over "det tænder", herunder belastningsforhold, termisk adfærd og kanttilfælde.
• Proceskontrolspecificer loddeprofiler, inspektionsstandarder og acceptkriterier fra begyndelsen.

Hvad driver omkostninger og leveringstid

Prisen varierer, fordi kompleksiteten varierer. I stedet for at gætte, skal du fokusere på de håndtag, der betyder noget:

• Lagantal og tæthedflere lag og fine pitch-komponenter øger genopbygningsindsatsen.
• Tavletilstandbrændte, korroderede eller fysisk modificerede plader reducerer genskabelige detaljer.
• Tilgængelighed af deleudgåede eller svære at identificere komponenter tilføjer sourcing og valideringstid.
• Dokumentationsniveau efterspurgten fuldstændig skematisk rekonstruktion tager længere tid end en form-fit-funktion klon.
• Valideringsforventningerfunktionel test i dit rigtige system er forskellen mellem "ligner ens" og "virker pålideligt."

Hvad du bør forberede, før du anmoder om et tilbud

Du får en hurtigere og mere præcis plan, hvis du udarbejder en lille pakke med information. Brug denne tjekliste.

• I hvert fald2 arbejdsprøvernår det er muligt, plus 1 mislykket prøve, hvis du ønsker fejlanalyse.
• Billeder af kortet installeret i produktet for at bekræfte mekaniske begrænsninger og konnektororientering.
• Din målmængde og om du har brug for løbende levering eller en engangsbatch.
• Alle kendte driftsforhold: temperaturområde, vibrationer, fugtighed, driftscyklus, belastningsprofiler.
• Eventuelle spor, du stadig har: delvise Gerbers, PDF'er, gamle styklisteeksporter, silketryksnotater eller testprocedurer.
• Afklaring af firmware og programmerede dele: har du binære filer, nøgler eller programmeringsmetode?

Sådan vælger du en ansvarlig kloningspartner

Du køber ikke kun et bræt. Du køber tillid til, at gengivelsen er kontrolleret, dokumenteret og gentagelig. Her er hvad du skal kigge efter i et leverandørforhold:

• Klare grænser for lovlighed og tilladelseren seriøs udbyder vil spørge om ejerskab og autoriseret brug.
• Ingeniørkommunikationdu skal kunne diskutere stack-up, suppleanter og testmetoder i almindeligt sprog.
• Verifikationstankegangse efter netlistetjek, prototypevalidering og sporbare indkøb.
• Revisionskontroldet klonede design skal have en defineret version, så fremtidige batches forbliver konsistente.

PåShenzhen Greeting Electronics Co., Ltd., teams nærmer sig typisk kloning som et teknisk kontinuitetsprojekt: afklare mål, gendan kritiske produktionsdata, valider prototyper under virkelige forhold, og lås derefter en stabil revision til gentagen produktion. Hvis du har brug for en broløsning, mens du planlægger et redesign, kan en kontrolleret klon købe dig tid uden at ofre pålideligheden.

FAQ

Kan en PCB-klon være identisk med den originale print

Det kan være form-fit-funktion ækvivalent og ofte ekstremt tæt, men "identisk" afhænger af, hvad du mener. Mekaniske dimensioner og tilslutningsmuligheder kan typisk matches meget godt. Præcis materialeadfærd, proprietære komponenter og firmwaredetaljer kan kræve yderligere arbejde eller kan være umuligt genskabe uden de originale data.

Har jeg brug for flere prøver

Flere prøver reducerer risikoen, fordi ingeniører kan sammenligne markeringer, bekræfte tvetydige spor og undgå at kopiere en tavle, der allerede er blevet ændret eller repareret. Hvis du kun har én prøve, kan du forvente flere valideringstrin og en mere konservativ tidslinje.

Hvad hvis nogle komponenter ikke længere er tilgængelige

En praktisk klonplan indeholder ofte komponentsuppleanter. Nøglen er at validere, at alternativerne matcher de elektriske krav og passer til fodaftrykket, bekræft derefter adfærd gennem test under din virkelige belastning og miljø.

Vil kloning løse firmware og programmering

Kloning af PCB'en genskaber ikke automatisk låst firmware. Hvis kortet indeholder programmerede mikrocontrollere, sikre elementer eller krypteret hukommelse, du har muligvis brug for de originale binære filer, en lovlig programmeringsmetode eller en autoriseret reservedelsstrategi.

Hvordan reducerer jeg chancen for feltfejl

Bed om en valideringsplan og behandl prototyper som obligatoriske for missionskritiske systemer. Definer acceptkriterier, medtag funktionelle tests, der efterligner virkelige driftsforhold, og lås en revision med sporbare indkøbs- og inspektionsstandarder.

Næste trin

Hvis du har at gøre med manglende filer, end-of-life sourcing eller presserende nedetid, en veladministreretPCB klonprojekt kan give dig en stabil, testverificeret vej tilbage til produktionen. Del dine tavlebilleder, målmængde og systemkontekst, og anmod om en praktisk genopretningsplan, der inkluderer validering og revisionskontrol.
